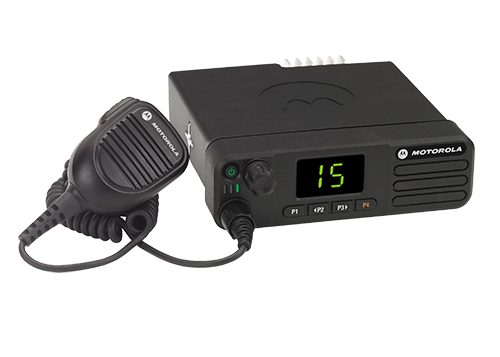

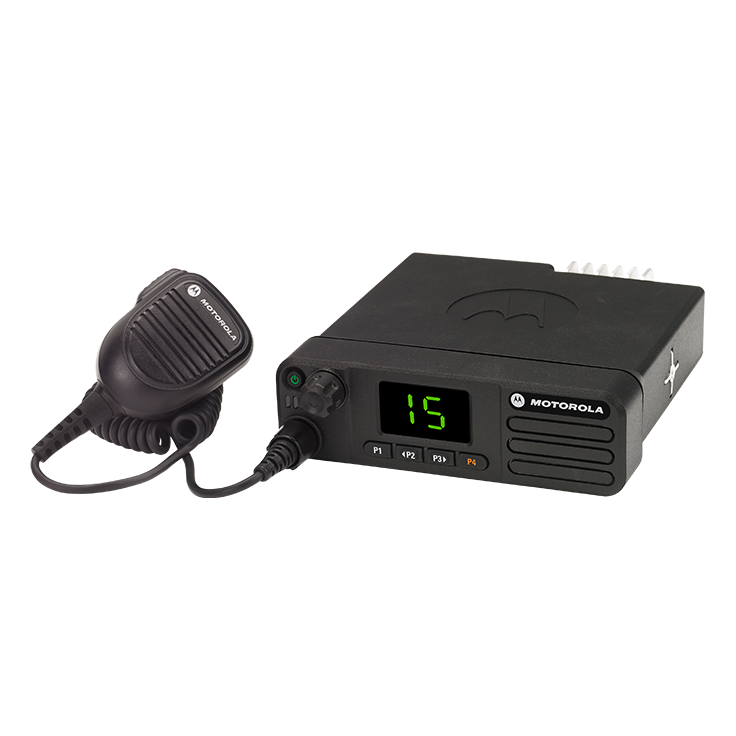

Motorola DM4401E Цифровая мобильная радиостанция

DMRIP54
Интеллектуальный звук
Максимальная надежность
Отслеживание местоположения
Промышленность, нефтегаз, энергетика
Стандарт
DMR
Работа в системах
Capacity Max,
Capacity Plus, IP Site Connect
Диапазон частот
136—174 МГц,
300—360 МГц, 403—470 МГц
Взрывозащита
Нет
Класс защиты
IP54
Кол-во каналов
99
Система навигации
GLONASS, GPS
Арт. MDM28JNC9RA2AN, MDM28QPC9RA2AN, MDM28QNC9RA2AN, MDM28PRC9RA2AN, MDM28KRC9RA2AN, MDM28JQC9RA2AN
Описание

Motorola DM4401e — цифровая мобильная радиостанция, которая совместима с аналоговыми системами связи. Можно использовать как стационарную.
Возможность подключения в системы Capacity Plus и IP Site Connect. В транкинговых системах Capacity Max  радиостанцию можно использовать при покупке лицензионного ключа.
Радиостанция используется на промышленных предприятиях, в энергетике, в нефтедобыче, горнодобывающей отрасли, аэропортах и силовых структурах.

Работает в частотных диапазонах VHF, UHF и 300 МГц.

Соответствует:
— стандарту по пыле-влагозащите IP-54
— военному стандарту MIL STD 810 (по всем 11 параметрам)
А также радиостанция прошла внутреннее тестирование Motorola Solutions ALT — проверку на работоспособность в течении 5 лет в самых суровых условиях.

Автоматическая регулировка громкости в зависимости от окружающего шума. Это позволяет сотруднику вести переговоры, даже когда он сам себя не слышит.
Bluetooth 4.0, Wi-Fi и GPS.
Поддерживает 99 канала связи.
Работает при температурах от -30 до +60.
Программировать радиостанцию можно через эфир.
Голосовые подсказки — озвучка при переключении каналов и групп.

Характеристики DM4401e
ОБЩИЕ ХАРАКТЕРИСТИКИ
Диапазон ОВЧ 300 МГц УВЧ
Частота 146-174 МГц 300-308 МГц
336-344 МГц
403-410, 417-422,
433-450, 459-460,
469-470 МГц
Выходная мощность РЧ 1-10 Вт 1-15 Вт
1-20 Вт
Разнос каналов 12,5, 201, 25 кГц
Количество каналов 99
Вес 1,8 кг
Размер (В х Ш х Г) 53 x 175 x 206 мм
Питание (номинальное)
12 В
Макс. потребление тока в режиме ожидания
0,8 A
Макс. потребление тока в режиме приема
2 A
Макс. потребление тока в режиме передачи (малая мощность) 11 A -
11 A
Макс. потребление тока в режиме передачи (высокая мощность) 14,5 A 14,5 A
14,5 A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕДАТЧИКА
Цифровая модуляция 4FSK Данные 12,5 кГц: 7K60F1D и 7K60FXD,
Голосовая связь 12,5 кГц: 7K60F1E и 7K60FXE,
Сочетание данных и голосовой связи 12,5 кГц: 7K60F1W
Цифровой протокол
ETSI TS 102 361-1, -2, -3
Паразитные излучения (кондуктивные и по всему спектру частот, TIA603D)
-36 дБм < 1 ГГц,
-30 дБм > 1 ГГц
Стабильность частоты
±0,5 ppm
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА
Чувствительность по аналоговому сигналу (12 дБ SINAD)
-0,18 мкВ
Цифровая чувствительность (5% BER)
0,16 мкВ
Подавление интермодуляционных искажений (TIA603D)
70 дБ
Избирательность по соседнему каналу (TIA603A)-1T
60 дБ (при 12,5 кГц);
70 дБ (при 202 / 25 кГц)
Избирательность по соседнему каналу (TIA603D)-2T
45 дБ (при 12,5 кГц);
70 дБ (при 202 / 25 кГц)
Подавление ложного сигнала (TIA603D)
70 дБ
ХАРАКТЕРИСТИКИ ЗВУКОВОГО СИГНАЛА
Тип цифрового устройства кодирования речи
AMBE+2™
Чувствительность звукового канала
TIA603D
Звуковая мощность при номинальном сигнале
3 мВт (внутренний громкоговоритель)
 7,5 мВт (внешний громкоговоритель 8 Ом)
 13 мВт (внешний громкоговоритель 4 Ом)
Искажение звука при звуковой мощности при номинальном сигнале
3%
Шумы и помехи
 3% Шумы и помехи -40 дБ (при 12,5 кГц);
-45 дБ (при 202 / 25 кГц)
Кондуктивные паразитные излучения (TIA603D)
-57 дБм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ BLUETOOTH
Версия
4.0
Диапазон
Класс 2, 10 м
Поддерживаемые профили
Bluetooth Headset Profile (HSP), Serial Port Profile (SPP), быстрый переход в режим переговоров Motorola.
Постоянный режим доступности
1 аудиоаксессуар и 1 устройство обмена данными
Поддержка нескольких спутниковых систем
Дополнительно
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GNSS
Время первого определения местоположения, время включения
ГЛОНАСС, GPS
Время первого определения местоположения, время выхода из режима ожидания
< 60 сек
Точность определения местоположения
< 10 м
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Wi-Fi
Поддерживаемые стандарты
IEEE 802.11b, 802.11g, 802.11n
Поддерживаемые протоколы безопасности
WPA, WPA-2, WEP
Максимальное количество идентификаторов SSID
128 (64 для моделей с цифровым дисплеем)
ТРЕБОВАНИЯ К УСЛОВИЯМ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочая температура
от -30°C до +60°C
Температура хранения
от -40°C до +85°C
Электростатический разряд
IEC 61000-4-2 уровня 4
Проникновение воды и пыли
IEC 60529 - IP54
Тестирование упаковки
Военные стандарты MIL-STD-810 C, D, E, F и G

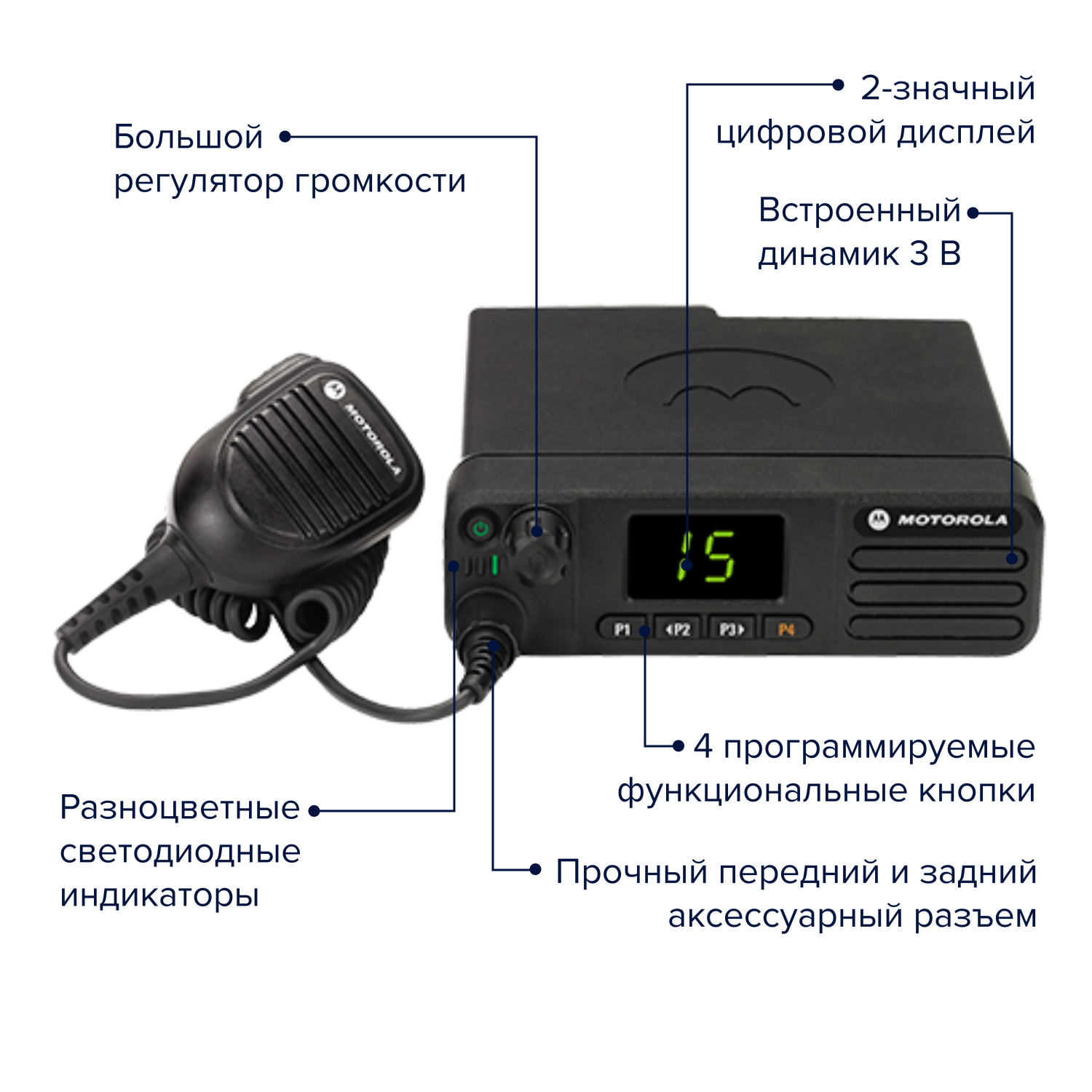

Функционал DM4401E

  • Лучшие аудиопараметры в этой категории устройств — громкий динамик на передней панели и функция интеллектуальной работы со звуком автоматически регулирует громкость радиостанции в зависимости от уровня шума

  • Гибкая конфигурация и простота в использовании — доступна в частотных диапазонах ОВЧ, УВЧ и 300 МГц, 99 каналов, снабжена большим, легко доступным регулятором громкости и четырьмя программируемыми кнопками с возможностью использовать одну в качестве кнопки экстренного вызова

  • Интегрированная система GPS — определение местонахождения мобильных рабочих команд при помощи интегрированного модуля GPS

  • Передача данных по Bluetooth- обмен информацией в режиме реального времени путем подключения радиостанций к устройствам с поддержкой передачи данных по Bluetooth

  • Широкий набор приложений — поддерживает широкий спектр специализированных приложений для определения местоположения, управления задачами, передачи данных посредством Bluetooth, работы с почтой, телефонией и использования функций экстренного вызова

  • Увеличен объем памяти

  • Увеличена дальность связи до 8%

  • Зона покрытия увеличена на 10–16%

  • Передача текстовых сообщений

  • Встроенный 5-тоновый сигналинг

  • Возможность подключения в систем Capacity Plus,  IP Site Connect и Capacity Max (с покупкой лицензии)

  • Кнопка экстренного вызова

  • Функция Прерывание передачи

Подбор аксессуаров
О комплекте
Базовый автомобильный комплект для использования в автомобилях.
Комплект состоит из:
  • Радиостанция
  • RAD4198A Автомобильная антенна
  • PMAN4010A Активная антенна GPS / ГЛОНАСС с магнитным креплением
  • RLN6469 Низкопрофильная скоба крепления радиостанции
  • HKN4137 Кабель питания 3 м, предохранитель 15А
  • RMN5053 Тангента усиленная повышенной прочности
  • HSN8145 Выносной громкоговоритель 7,5 Вт
  • Расширенная гарантия
Задать вопрос специалисту
О комплекте
Комплект используется в качестве стационарной/настольной радиостанции
Комплект состоит из:
  • Радиостанция
  • NTN7374 Кабель питания (220 В) с розеткой EU
  • GLN7326A Настольная подставка с динамиком
  • PMMN4098A Настольный микрофон
  • Комплект АФУ (базовая антенна, кабель РЧ, разъемы ВЧ, грозозащита, крепление для кабеля и т. д.)
  • Расширенная гарантия
Задать вопрос специалисту
Опыт применения

Применяют тогда, когда на приборной панели автомобиля можно установить только компактную панель радиостанции, а сама станция устанавливается под сиденьем или в багажнике.

Комплект состоит из:
  • Радиостанция
  • RAD4198A Автомобильная антенна
  • PMAN4010A Активная антенна GPS / ГЛОНАСС с магнитным креплением
  • PMLN6404 Комплект адаптера удаленного монтажа панели управления
  • RLN6466A Скоба крепления REMOTE панели
  • RMN5127 Динамик-микрофон с клавиатурой IMPRES
  • RSN4003 Внешний динамик, 7.5 Вт
Задать вопрос специалисту
