Motorola DM4601E Цифровая мобильная радиостанция

DMRНе поставляется
Интеллектуальный звук
Дисплей
Отслеживание местоположения
Промышленность, нефтегаз, энергетика
Стандарт
DMR
Диапазон частот
136—174 МГц,
300—360 МГц,
400—470 МГц
Взрывозащита
Нет
Класс защиты
IP54
Кол-во каналов
1024
Система навигации
GLONASS,
GPS
Арт. MDM28JNN9RA2AN, MDM28QPN9RA2AN, MDM28QNN9RA2AN, MDM28PRN9RA2AN, MDM28KRN9RA2AN, MDM28JQN9RA2AN
Описание

Аналогом DM4601e из линейки радиостанций Hytera является HM785 цифровая мобильная радиостанция.

Motorola DM4601e — цифровая мобильная радиостанция, которая совместима с аналоговыми системами связи. Можно использовать как стационарную.
Возможность подключения в системы Capacity Plus и IP Site Connect. В транкинговых системах Capacity Max  радиостанцию можно использовать при покупке лицензионного ключа.
Радиостанция используется на промышленных предприятиях, в энергетике, в нефтедобыче, горнодобывающей отрасли, аэропортах и силовых структурах.

Работает в частотных диапазонах VHF, UHF и 300 МГц.
Цветной 4-строчный дисплей.

Соответствует:
— стандарту по пыле-влагозащите IP-54
— военному стандарту MIL STD 810 (по всем 11 параметрам)
А также радиостанция прошла внутреннее тестирование Motorola Solutions ALT — проверку на работоспособность в течении 5 лет в самых суровых условиях.

Автоматическая регулировка громкости в зависимости от окружающего шума. Это позволяет сотруднику вести переговоры, даже когда он сам себя не слышит.
Bluetooth 4.0, Wi-Fi и GPS.
Поддерживает 1000 канала связи.
Работает при температурах от -30 до +60.
Программировать радиостанцию можно через эфир.
Голосовые подсказки — озвучка при переключении каналов и групп.

Характеристики DM4601e
ОБЩИЕ ХАРАКТЕРИСТИКИ
Диапазон ОВЧ 300 МГц УВЧ
Частота 146-174 МГц 300-308 МГц
336-344 МГц
403-410, 417-422,
433-450, 459-460,
469-470 МГц
Выходная мощность РЧ 1-10 Вт 1-15 Вт
1-20 Вт
Разнос каналов 12,5, 201, 25 кГц
Количество каналов 1000
Вес 1,8 кг
Размер (В х Ш х Г) 53 x 175 x 206 мм
Питание (номинальное)
12 В
Макс. потребление тока в режиме ожидания
0,8 A
Макс. потребление тока в режиме приема
2 A
Макс. потребление тока в режиме передачи (малая мощность) 11 A -
11 A
Макс. потребление тока в режиме передачи (высокая мощность) 14,5 A 14,5 A
14,5 A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПЕРЕДАТЧИКА
Цифровая модуляция 4FSK Данные 12,5 кГц: 7K60F1D и 7K60FXD,
Голосовая связь 12,5 кГц: 7K60F1E и 7K60FXE,
Сочетание данных и голосовой связи 12,5 кГц: 7K60F1W
Цифровой протокол
ETSI TS 102 361-1, -2, -3
Паразитные излучения (кондуктивные и по всему спектру частот, TIA603D)
-36 дБм < 1 ГГц,
-30 дБм > 1 ГГц
Стабильность частоты
±0,5 ppm
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПРИЕМНИКА
Чувствительность по аналоговому сигналу (12 дБ SINAD)
-0,18 мкВ
Цифровая чувствительность (5% BER)
0,16 мкВ
Подавление интермодуляционных искажений (TIA603D)
70 дБ
Избирательность по соседнему каналу (TIA603A)-1T
60 дБ (при 12,5 кГц);
70 дБ (при 202 / 25 кГц)
Избирательность по соседнему каналу (TIA603D)-2T
45 дБ (при 12,5 кГц);
70 дБ (при 202 / 25 кГц)
Подавление ложного сигнала (TIA603D)
70 дБ
ХАРАКТЕРИСТИКИ ЗВУКОВОГО СИГНАЛА
Тип цифрового устройства кодирования речи
AMBE+2™
Чувствительность звукового канала
TIA603D
Звуковая мощность при номинальном сигнале
3 мВт (внутренний громкоговоритель)
 7,5 мВт (внешний громкоговоритель 8 Ом)
 13 мВт (внешний громкоговоритель 4 Ом)
Искажение звука при звуковой мощности при номинальном сигнале
3%
Шумы и помехи
 3% Шумы и помехи -40 дБ (при 12,5 кГц);
-45 дБ (при 202 / 25 кГц)
Кондуктивные паразитные излучения (TIA603D)
-57 дБм
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ BLUETOOTH
Версия
4.0
Диапазон
Класс 2, 10 м
Поддерживаемые профили
Bluetooth Headset Profile (HSP), Serial Port Profile (SPP), быстрый переход в режим переговоров Motorola.
Постоянный режим доступности
1 аудиоаксессуар и 1 устройство обмена данными
Поддержка нескольких спутниковых систем
Дополнительно
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ GNSS
Время первого определения местоположения, время включения
ГЛОНАСС, GPS
Время первого определения местоположения, время выхода из режима ожидания
< 60 сек
Точность определения местоположения
< 10 м
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Wi-Fi
Поддерживаемые стандарты
IEEE 802.11b, 802.11g, 802.11n
Поддерживаемые протоколы безопасности
WPA, WPA-2, WEP
Максимальное количество идентификаторов SSID
128 (64 для моделей с цифровым дисплеем)
ТРЕБОВАНИЯ К УСЛОВИЯМ ОКРУЖАЮЩЕЙ СРЕДЫ
Рабочая температура
от -30°C до +60°C
Температура хранения
от -40°C до +85°C
Электростатический разряд
IEC 61000-4-2 уровня 4
Проникновение воды и пыли
IEC 60529 - IP54
Тестирование упаковки
Военные стандарты MIL-STD-810 C, D, E, F и G
Функционал DM4601E

  • Лучшие аудиопараметры в этой категории устройств — громкий динамик на передней панели и функция интеллектуальной работы со звуком автоматически регулирует громкость радиостанции в зависимости от уровня шума

  • Большой полноцветный дисплей — 4-строчный дисплей обеспечивает доступ к гибкой системе меню. Пиктограммы и большие, удобные клавиши управления облегчают чтение сообщений и навигацию по меню

  • Режим дисплея «день/ночь — в дневном режиме изображение выводится в повышенном разрешении для более удобного просмотра, в то время как ночной режим позволяет комфортно считывать информацию в темноте

  • Гибкая конфигурация и простота в использовании — доступна в частотных диапазонах ОВЧ, УВЧ и 300 МГц, до 1000 каналов, снабжена большим, легко доступным регулятором громкости и четырьмя программируемыми кнопками с возможностью использовать одну в качестве кнопки экстренного вызова

  • Интегрированная система GPS/ГЛОНАСС — определение местонахождения мобильных рабочих команд при помощи интегрированного модуля

  • Передача данных по Bluetooth — обмен информацией в режиме реального времени путем подключения радиостанций к устройствам с поддержкой передачи данных по Bluetooth

  • Увеличен объем памяти

  • Широкий набор приложений — поддерживает широкий спектр специализированных приложений для определения местоположения, управления задачами, передачи данных посредством Bluetooth, работы с почтой, телефонией и использования функций экстренного вызова

  • Передача текстовых сообщений

  • Встроенный 5-тоновый сигналинг

  • Возможность использования в системах Capacity Plus, IP Site Connect, Capacity Max (c покупкой лицензии)

  • Кнопка экстренного вызова

  • Функция Прерывание передачи

  • Базовая или повышенная защита переговоров- встроенное (программируемое) скремблирование для повышения уровня конфиденциальности


Проекты
Подбор аксессуаров
О комплекте
Комплект используется в качестве стационарной/настольной радиостанции
Комплект состоит из:
  • Радиостанция
  • NTN7374 Кабель питания (220 В) с розеткой EU
  • GLN7326A Настольная подставка с динамиком
  • PMMN4098A Настольный микрофон
  • Комплект АФУ (базовая антенна, кабель РЧ, разъемы ВЧ, грозозащита, крепление для кабеля и т. д.)
  • Расширенная гарантия
Задать вопрос специалисту
О комплекте
Базовый автомобильный комплект для использования в автомобилях.
Комплект состоит из:
  • Радиостанция
  • RAD4198A Автомобильная антенна
  • PMAN4010A Активная антенна GPS / ГЛОНАСС с магнитным креплением
  • RLN6469 Низкопрофильная скоба крепления радиостанции

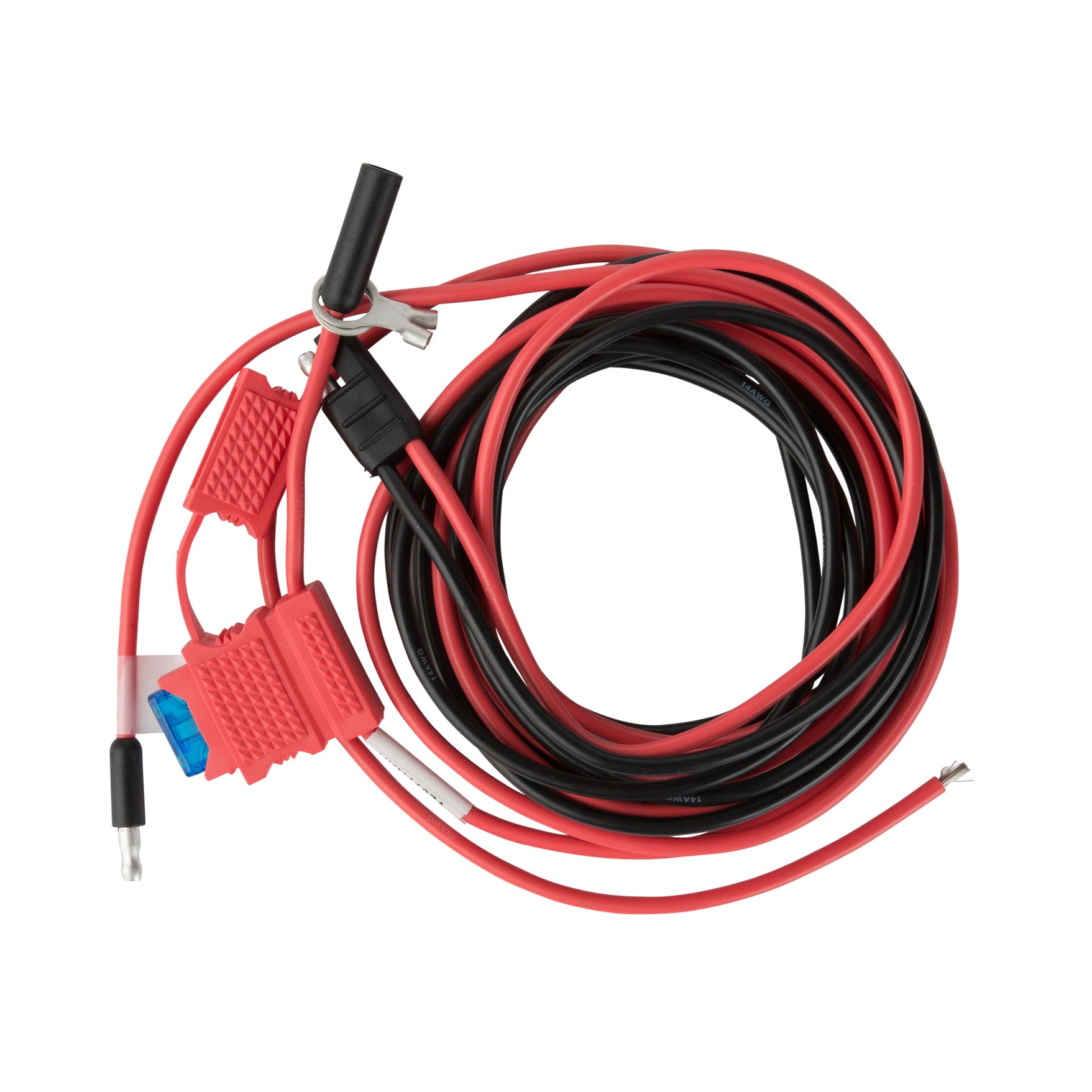

  • HKN4137 Кабель питания 3 м, предохранитель 15А
  • RMN5053 Тангента усиленная повышенной прочности
  • HSN8145 Выносной громкоговоритель 7,5 Вт
  • Расширенная гарантия
Задать вопрос специалисту
Опыт применения

Применяют тогда, когда на приборной панели автомобиля можно установить только компактную панель радиостанции, а сама станция устанавливается под сиденьем или в багажнике.

Комплект состоит из:
  • Радиостанция
  • RAD4198A Автомобильная антенна
  • PMAN4010A Активная антенна GPS / ГЛОНАСС с магнитным креплением
  • PMLN6404 Комплект адаптера удаленного монтажа панели управления
  • RLN6466A Скоба крепления REMOTE панели
  • RMN5127 Динамик-микрофон с клавиатурой IMPRES
  • RSN4003 Внешний динамик, 7.5 Вт
Задать вопрос специалисту
