APX 8500 APCO25 Цифровая мобильная радиостанция

IP56
3 приемопередатчика
Диапазон частот
136—174 МГц,
380—470 МГц,
450—520 МГц,
700—800 МГц
Взрывозащита
Нет
Класс защиты
IP56
Кол-во каналов
1024
Система навигации
GLONASS,
GPS
Описание

Новая широкополосная мобильная радиостанция APX 8500 работает в разных частотных диапазонах и может безопасно подключаться к сетям Wi-Fi. Она разработана специально для быстрого реагирования, поэтому ее легко установить и снять. Радиостанция подключается к автомобильному модему VML750 LTE через кабель micro USB. Используя коммерческие сети (4G/3G), она создает автомобильную экосистему, позволяющую отказаться от приложений для работы с информацией и повышающую безопасность и эффективность сотрудников служб общественной безопасности, которые находятся в автомобиле или рядом. Многодиапазонная радиостанция APX 8500 с неограниченной мобильностью и бесперебойным Wi-Fi-подключением — это идеальное средство связи для использования в транспортных средствах отрядов оперативного реагирования.

  • Широкодиапазонный приемник для обеспечения связи с разными службами
  • Wi-Fi для быстрых беспроводных обновлений и новых версий прошивки
  • Дизайн, разработанный специально для упрощения монтажа
Характеристики APX 8500 P25
Режимы работы Цифровой транкинговый: 9600 бод APCO P25 Phase 1 FDMA и Phase 2 TDMA
Цифровой конвенциональный: APCO 25
Аналоговый транкинговый: 3600 бод SmartNet, SmartZone, Omnilink
Аналоговый конвенциональный: MDC 1200
ASTRO 25 интеграция голоса и данных
SmartConnect Multi-net Connectivity (доп. функция)
Диапазон частот Одновременная работа в диапазонах: ОВЧ, УВЧ1, УВЧ2, 700 и 800 МГц
Высокая мощность 100 Вт доступна в диапазонах УВЧ1, УВЧ2 (только для высокомощных моделей)
до 3000 каналов
Дополнительные возможности подключения Wi-Fi 802.11 b/g/n (доп. функция)
Data Modem Tethering (доп. функция)
SmartConnect (доп. функция)
Управление Radio Management
Customer Programming Software
SmartConnect (доп. функция)
Отслеживание местоположения GPS/GLONASS
Mission-Critical Geofence (доп. функция)
Безопасность 256-битный AES, ADP, DES, DVP (доп. функция)
FIPS 140–2 Level 3, FIPS 197
P25 аутентификация
Multikey для 128 ключей и Multi-algorithm (доп. функция)
Over-The-Air-Rekeying (OTAR)

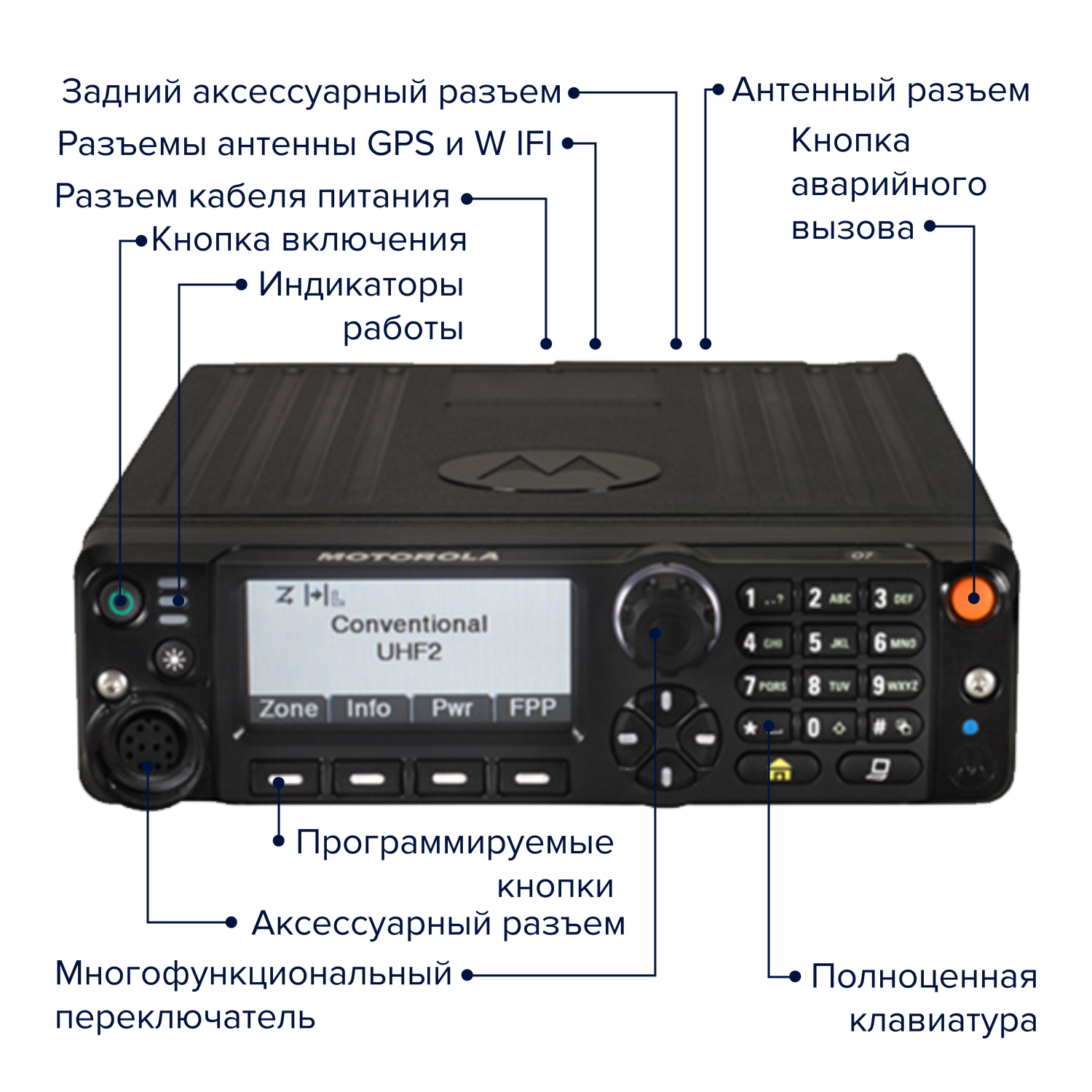

Пользовательский интерфейс Многофункциональный модуль управления O7
Улучшенный модуль управления E5

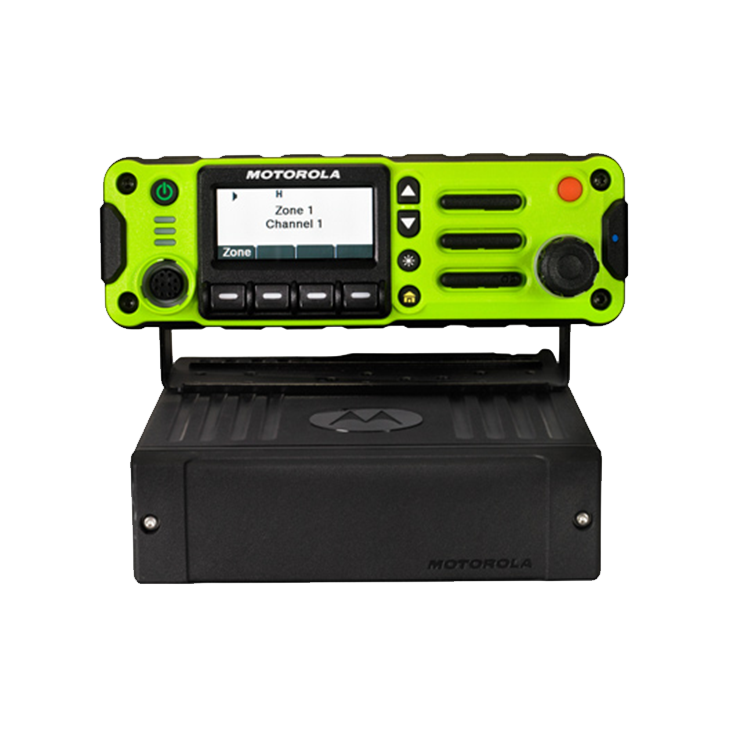

Экстремально удобный модуль управления O2
Поддерживает снятые с производства модули управления O9 и O5
Другие особенности Интеллектуальное приоритетное сканирование
Быстрый вызов
Интеллектуальная подсветка
Цифровая тональная сигнализация (доп. функция)
12-символьное отслеживание меток RFID (доп. функция)
ViQi Virtual Partner (доп. функция)
ПЕРЕДАТЧИК — ТИПОВЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ
700/800 МГц УВЧ1 / УВЧ2 ОВЧ
Диапазон/разделение полосы частот 764–776, 794–806,
806–825, 851–870 МГц
380–470 МГц
450–520 МГц
136–174 МГц
Разнос каналов 12,5/20/25 кГц 12,5/20/25 кГц 12,5/25/30 кГц
Максимальное разнесение частот До крайних пределов диапазона До крайних пределов диапазона До крайних пределов диапазона
Номинальная выходная мощность (регулируемая) 1–30 Вт
1–35 Вт
1–40 Вт (средняя мощность)
1–110 Вт (высокая мощность)
1–45 Вт (450–485 МГц)
1–40 Вт (485–512 МГц)
1–25 Вт (512–520 МГц)
1–50 Вт
Стабильность частоты (от -30 °C до +85 °C; опорная точка +25 °C) ±0,8 ppm ±0,8 ppm ±0,8 ppm
Ограничения модуляции (12,5/20/25 кГц) ±2,5/5 кГц
±2,5/4 (NPSPAC)/5 кГц
±2,5/5 кГц ±2,5/5 кГц
Точность модуляции (C4FM) 12,5 кГц 1,10% 1,10% 1,10%
Чувствительность звукового канала +1, -3 дБ (EIA) 1, -3 дБ (EIA) 1, -3 дБ (EIA)
Излучение (кондуктивное и эмиссионное) -75/-85 дБн/-20/40 дБм
-75 дБн/-20 дБм
-85 дБн/-20 дБм -85 дБн/-20 дБм
Шум и помехи в УКВ-диапазоне (12,5/25 кГц) 48/50 дБ 50/53 дБ 52/53 дБ
Искажение звука (12,5/25 кГц) 0.50% 0.50% 0.50%
ПРИЕМНИК — ТИПОВЫЕ РАБОЧИЕ ХАРАКТЕРИСТИКИ
700/800 МГц УВЧ1 / УВЧ2 ОВЧ
Диапазон/разделение полосы частот 764–776, 799–806 МГц
851–870 МГц
380–470 МГц
450–520 МГц
136–174 МГц
Разнос каналов 12,5/20/25 кГц 12,5/20/25 кГц 12,5/25/30 кГц
Максимальное разнесение частот До крайних пределов диапазона До крайних пределов диапазона До крайних пределов диапазона
Мощность выходного аудиосигнала (Искажение 3%; динамики 8/3,2 Ом) 7,5/15 Вт 7,5/15 Вт 7,5/15 Вт
Стабильность частоты (от -30 °C до +85 °C; опорная точка +25 °C) ±0,8 ppm ±0,8 ppm ±0,8 ppm
Аналоговая чувствительность (12 дБ SINAD) -121 дБ (0,199 мкВ)
-120 дБм (0,224 мкВ)
-123 дБм (0,158 мкВ)
-119 дБм (0,251 мкВ)
-121 дБм (0,199 мкВ)
-120 дБм (0,224 мкВ)
-123 дБм (0,158 мкВ)
-119 дБм (0,251 мкВ)
Цифровая чувствительность (5% BER) -123 дБ (0,158 мкВ)
-120 дБм (0,224 мкВ)
-121,5 дБм (0,188 мкВ)
-123 дБм (0,158 мкВ)
-119 дБм (0,251 мкВ)
-120 дБм (0,224 мкВ)
-123 дБм (0,158 мкВ)
-119 дБм (0,251 мкВ)
Избирательность (12,5/25/30 кГц) 72/82,5 дБ 76/82 дБ 76/87/90 дБ
Интермодуляция (12,5/25 кГц) 85/85 дБ 82/83 дБ
86/86 дБ
84/85 дБ
86/96 дБ
Подавление ложных сигналов 100 дБ 90 дБ 90 дБ
Чувствительность звукового канала +1, -3 дБ (EIA) 1, -3 дБ (EIA) 1, -3 дБ (EIA)
Искажение звука при номинальном значении 1,2% 1,2% 1,2%
ГАБАРИТЫ
Размеры (ВхШхГ) Вес
Модуль управления O7–Дистанционное крепление 51×178×81 мм (2,0×7,0×3,2 in)
Модуль управления E5–Дистанционное крепление 51×178×79 мм (2,0×7,0×3,1 in)
Модуль управления O5–Дистанционное крепление 51×178×74 мм (2,0×7,0×2,9 in)
Модуль управления O2–Дистанционное крепление 68×206×96 мм (2,7×8,1×3,8 in)
Приемопередатчик средней мощности и модуль управления O7 на приборную панель 51×178×256 мм (2,0×7,0×10,1 in) 3,1 кг (6,8 lbs)
Приемопередатчик средней мощности и модуль управления E5 на приборную панель 51×178×255 мм (2,0×7,0×10,0 in) 3,1 кг (6,8 lbs)
Приемопередатчик средней мощности и модуль управления O5 на приборную панель 51×178×250 мм (2,0×7,0×9,8 in) 3,1 кг (6,8 lbs)
Приемопередатчик средней мощности и модуль управления O2 на приборную панель 68×206×271 мм (2,7×8,1×10,7 in) 3,3 кг (7,23 lbs)
Приемопередатчик средней мощности и дистанционное крепление 51×178×232 мм (2,0×7,0×9,1 in) 2,9 кг (6,4 lbs)
Приемопередатчик высокой мощности и дистанционное крепление 88×248×320 мм (3,4×9,7×12,6 in) 8,0 кг (17,6 lbs)
МОЩНОСТЬ И РАЗРЯД БАТАРЕИ
700/800 МГц УВЧ1/УВЧ2 ОВЧ
Диапазон/разделение полосы частот 764–775, 794–806,
806–825, 851–870 МГц
380–470 МГц
450–520 МГц
136–174 МГц
Выходная мощность 1–33 Вт
1–35 Вт
10–40 Вт (средняя мощность)
1–100 Вт (высокая мощность)
1–45 Вт (450–485 МГц)
1–40 Вт (485–512 МГц)
1–25 Вт (512–520 МГц)
1–50 Вт (средняя мощность)
1–100 Вт (высокая мощность)
Эксплуатация 13,8 В пост. тока ±20% (Отрицательное заземление) 13,8 В пост. тока ±20% (Отрицательное заземление) 13,8 В пост. тока ±20% (Отрицательное заземление)
В режиме ожидания при напряжении 13,8 В 1,4A 1,4A 1,4A
В режиме приема при номинальном звуковом сигнале и напряжении 13,8 В 3,2A 3,2A 3,2A
В режиме передачи (средняя мощность) 8А (15 В) 13А (33 В) 8А (15 В) 15А (40 В)
8А (15 В) 13А (45 В)
8А (15 В) 15А (50 В)
В режиме передачи (высокая мощность) 8А (15 В) 30А (100 В)
8А (15 В) 15А (50 В)
ОТСЛЕЖИВАНИЕ МЕСТОПОЛОЖЕНИЯ
Каналы 12
Чувствительность -164 дБм
Точность <5 метров (95%)
Время включения <60 с (95%)
Время выхода из режима ожидания <5 с (95%)
Режим работы Автономный (без использования вспомогательных каналов) GNSS и SBAS
ШИФРОВАНИЕ
Поддерживаемые алгоритмы ADP, 256-битный AES, DES, DES-XL, DES-OFB, DVP-XL
Количество хранимых алгоритмов 8
Количество ключей на один радиомодуль Локальное хранение 1024 ключей, 128 программируемых образцов общих ключей (CKR) или 16 физических идентификаторов (PID)
Интервал ресинхронизации кадров шифрования 300 мс (P25 CAI)
Передача ключей шифрования Загрузчик ключей
Синхронизация XL — адресация по счетчику
OFB — с обратной связью по выходу
Генератор векторов Генератор случайных чисел, одобренный Национальным институтом стандартов и технологии США (NIST)
Тип шифрования Цифровое
Хранение ключей Защищенная от несанкционированного доступа энергонезависимая или энергозависимая память
Уничтожение ключей Команды с клавиатуры и обнаружение попыток взлома
Стандарты FIPS 140–2 Level 3; FIPS 197
НОРМАТИВНЫЕ СВЕДЕНИЯ FCC/IC ID
FCC ID: AZ492FT7089
IC ID: 109U-92FT7089
764–776 МГц (10–30 Вт)
794–806 МГц (10–30 Вт)
806–824 МГц (10–35 Вт)
851–870 МГц (10–35 Вт)
136–174 МГц (10–50 Вт)
380–470 МГц (10–40 Вт)
450–485 МГц (10–45 Вт)
485–512 МГц (10–40 Вт)
512–520 МГц (10–25 Вт)
FCC ID: AZ492FT7118
IC ID: N/A
136–174 МГц (1–100 Вт)
380–470 МГц (1–100 Вт)
ХАРАКТЕРИСТИКИ РАБОЧЕЙ СРЕДЫ
Рабочая температура -30 °C / +60 °C
Температура хранения -40 °C / +85 °C
Влажность MIL-STD
ESD IEC 801–2 KV
Пылевлагозащита IP56
Функционал APX8500

• Настройка подключения к 20 сетям Wi-Fi позволяет пользователям беспрепятственно получать обновления программного обеспечения через точки доступа в офисе или в оперативной обстановке

• Определение критически важных геозон

• Дистанционная смена ключа шифрования (OTAR

• Протокол аутентификации APCO25

• Интеллектуальная подсветка

• Голосовое оповещение

• Удобный монтаж

• Отслеживание меток RFID
